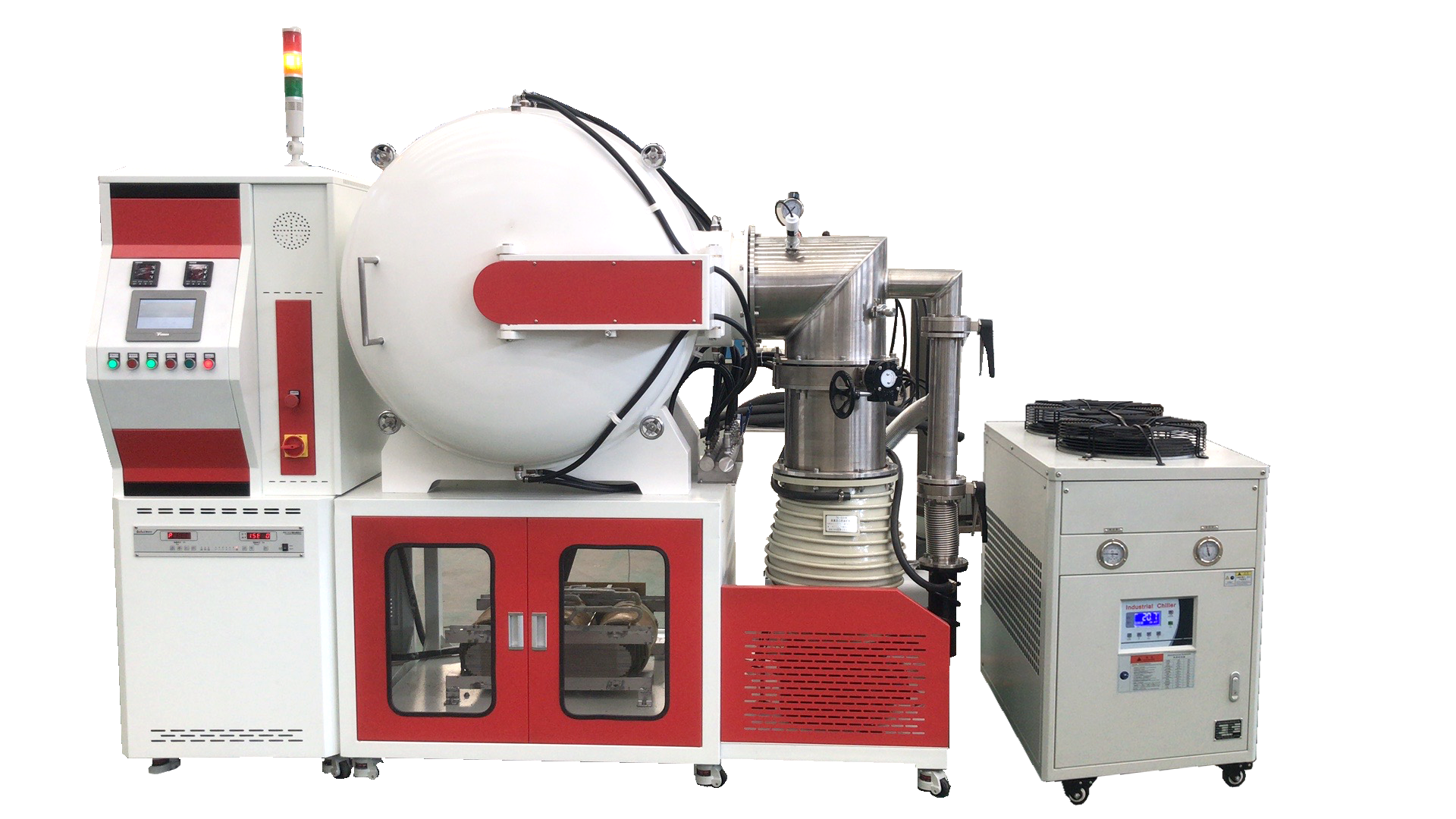

上海升利 1400度真空烧结炉-真空烧结炉-上海升利测试仪器有限公司

二、真空气氛炉技术参数

参数项目
电压	380V
加热功率	25KW
电源功率	<25kw
炉膛尺寸	400300300 /500300300 /（长宽高）
加热元件	优质硅碳棒
最高工作温度	1400℃
长期工作温度	1300℃
控温精度	±1℃
真空度	6.67*10-3pa

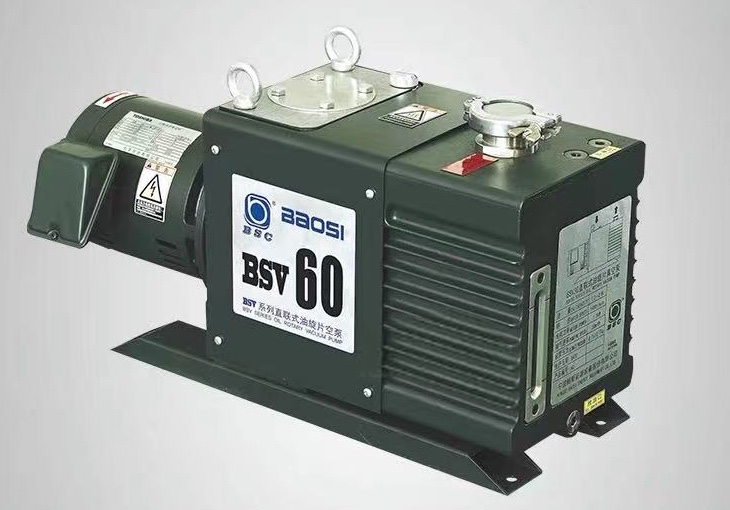

真空泵	5L/s（VSV20P）
腔体最大压力	＜0.06MPa
腔体使用压力	＜0.03MPa
水冷系统	炉门门口带有水冷系统
炉内温场均匀度	±5℃。
测温元件及测温范围	S型热偶，测温范围0-1200℃
仪表控制	厦门宇电3170S智能仪表控制
编程曲线段数	30段可调，可减少人为设定时带来的不必要麻烦。
显示精度	±1℃
充温值	＜±5℃
升温速率	1℃/h至12℃/min可调。
发热元件安装位置及方式	安装于炉膛两测及后部
节能性能	重量轻，升温快，节能50%以上，省时省力。
随机备件	说明书一份，合格证一份，坩埚钳一把，高温手套一副，炉底板一套

本系列箱式气氛炉外形均为长方体。炉壳系用冷轧板经折边焊接制成。工作室为陶瓷纤维板。外层真空成型的氧化铝纤维炉膛，加热元件置于炉膛内，炉膛与炉壳之间用1800型纤维板填充，双层壳体结构，控温系统与炉体一体化设计。

炉体的密封包括几个部分：

（1）炉体采用密封式焊接，并做煤油渗漏检查；

（2）炉内胆与炉盖采用高温硅胶垫密封；

（3）炉门板通过快速夹钳与水冷套面板压紧，炉体侧面设有三个进气口，以不锈钢球阀和炉体右边的浮子流量计控制进气量。

（4）水冷套下边有一进水管，右边有一出水管，并有一压力表接口和进气口；

本设备由于是系列气氛电炉，需要有严格的气密性，因此该炉口也是关键组成部分之一。电炉炉口采用不锈钢循环水套形式，加热使用过程需使用循环水，使炉门口温度降低，并保证密封材料的不损坏，从而提高了设备的气密性，水速一般在50ml/min，只要保证高温硅胶垫处炉门温度小于60℃即可。

上海升利 1400度真空烧结炉
