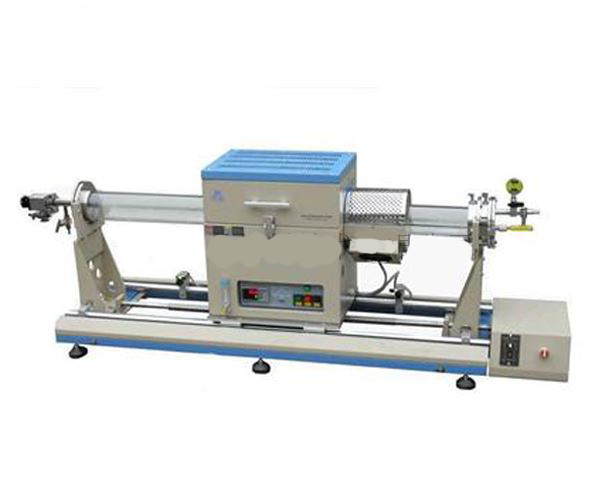

炉体结构

采用双层壳体结构，并带有风冷系统

炉体安装在滑轨上(滑轨两端有两个限位开关) ,炉体可在滑轨上移动来达到快速冷却的效果
仪器左侧有- -调速箱，可以设定炉体滑动的速度
真空法兰.上安装有一-数字式真空显示计，可实时检测炉管内的真空度
内炉膛表面涂有美国进口的1760度高温氧化铝层可以提高设备的加热效率,同时也可以延长仪器的使寿命

功率
9KW

电压
AC 208-240V单相，50/60 Hz

炉管

高纯石英管
尺寸: 04"OD x 1400mm L

加热元件

由8根红外灯管加热

热电偶

K型热电偶尺对: 1/4" dia x 24" length

最高温度
1000°C注意:此款高温炉不可以长期恒温

最大升温速率
50 9C/S

最大降温速率

●8.3*C/sec (900 - 600°C);

●4.4°C/sec (600°C - 500°C);

●2.8°C/sec (500°C - 400°C);

●1.6°C/sec (400°C - 300*C);0.9C/sec (300°C - 200-C);

划动范围

可通过温控仪表自动控制,当温度程序运行完过后，炉体将按照设定速度从右端滑到左端.

法兰_上安装有，美国进口CVM-211数显真空计,已安装在不锈钢法兰上,测量范围为10-47or-1000Torr

滑动速度
0-70 mm/s (可调)

温控系统
PID30段程序化控制,并带有过热和断偶保护

控温精度
+/-2*C

真空度
10 2 torr (用机械泵) 10 torr (用分子泵)

流量计
-一个浮子流量计安装在炉体上,其流量范围16-160 m/min

尺寸
460x330x520 mm(炉体)
1800x450x680mm(炉体+滑轨)

净重
约80 Kg

质量认证
CE认证

质保期
一年质保期(不包括炉管、加热元件和密封圈损耗件)

使用注意事项
炉管内气压不可高于0.02MPa
由于气瓶内部气压较高，所以向炉管内通入气体时,气瓶上必须安装减压阀，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa.使用时会更加精确安全
当炉体温度高于1000°C时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态
进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击
石英管的长时间使用温度<1100°C
对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生(如炉管破裂，法兰飞出等)
